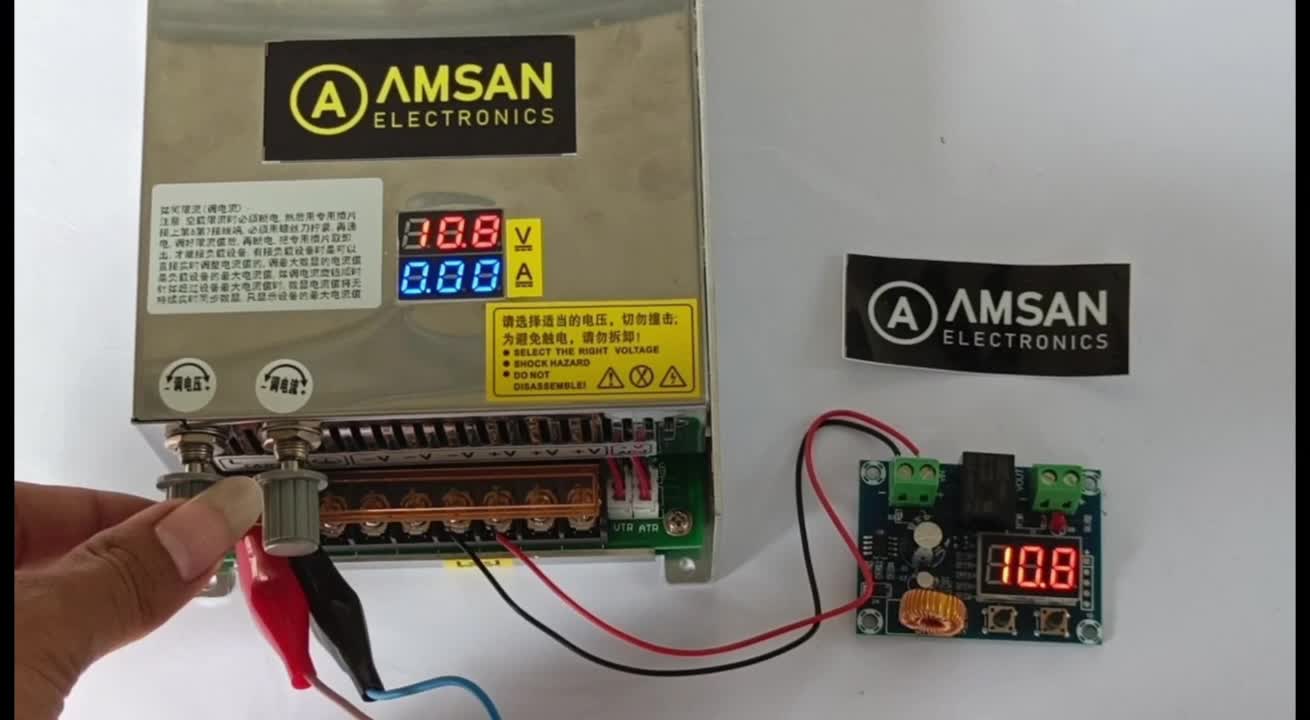

LVD/Low Voltage Disconnect XH-M609
Vin= 6-60VDC
cocok untuk baterai : 12V, 24V, 36V, 48V
Biasa dipakai untuk kebutuhan pembuatan ATS automatic transfer switch, dirangkai bersama alat alat lain.
Low Voltage Disconnect/LVD Adalah.
Alat yang digunakan untuk menjaga agar baterai tidak Over Discharger/kosong.
yang akan mengakibatkan merusak baterai. Bisa di Sesuaikan dengan setting yang dikehendaki.
Memiliki Fitur Sbb :
- Automatic power off.
- Discharge protection.
- Prolong battery life.
Spesifikasi :
*Model : XH-M609
*Power supply voltage : 6 V- 60 V battery
*Output voltage : Equal to power supply voltage
*Control precision : 0.1 V
*Power consumption : Less than 1.5 W
Scope of application : Various storage batteries, lithium batteries
- Cara pengoperasian :
1. Nyalakan alat dengan input mulai dari 6V- 60V battery
menekan 2 tombol secara bersamaan akan mereset alat ke default ( LVD : 10V dengan jarak auto backup on load 2volt diatas tegangan LVD / atau 12V)
2. Tekan dan tahan beberapa saat tombol kiri untuk setting cutt off saat baterai low , atur nilainya tegangan dengan menekan tombol kiri untuk menambah dan tombol kanan untuk mengurangi. Biarkan sesaat (5 detik ) maka nilai LVD akan tersimpan.
Misal LVD diisi 12V maka saat baterai drop di 12V maka load akan off.
3. Tekan dan tahan tombol kanan beberapa saat maka akan muncul nilai backup auto on yaitu nilai selisih diatas LVD , dimana beban load akan menyala kembali.
Atur nilai auto on nya dengan menekan tombol kanan atau kiri untuk nilai selisih voltase yang di inginkan, biarkan sesaat 5detik maka nilai akan tersimpan.
Misal LVD setting 12V dan auto on load di isi 0.7 maka load akan menyala saat tegangan baterai 12.7 volt.
4. Nilai yang sudah tersimpan tidak akan hilang walau input baterai dilepas karena akan tersimpan di memory . nilai akan bisa di ubah saat di seting lagi / setting ulang.
Ukuran Body :
P x L x T : 57 * 42 * 19 mm >Option2 .Terdapat 2 tombol pada modul LVD XH-M609, kiri tombol plus dan kanan tombol minus, fungsinya :Tombol kiri/plus ditekan satu kali : Melihat voltase cut off yang tersimpanTombil kiri/plus tekan dua kali : merubah voltase cut offTombol kiri/plus tekan lama : kalibrasi bacaan voltaseTombol kanan/minus ditekan satu kali : Melihat Plus Voltage untuk Auto ON yang tersimpanTombol kanan/minus ditekan dua kali : Merubah Plus Voltage untuk Auto ONTombol kanan/minus ditekan lama : Delay ON Setting (satuan menit) setelah Plus Voltage tercapai
