DC 100V 10A Dual Voltmeter Ammeter Digital DC 100V 10A

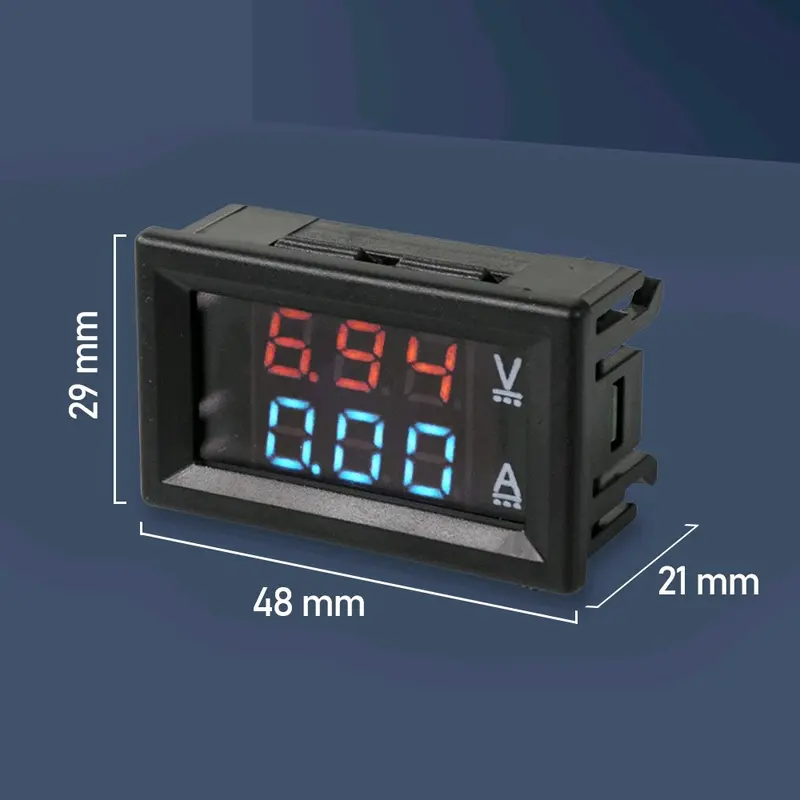

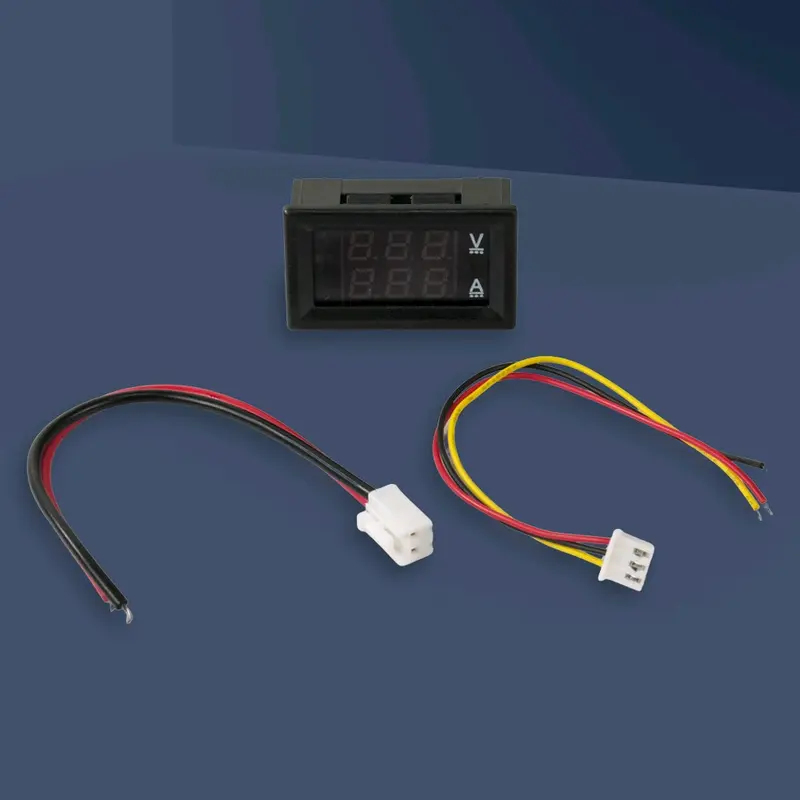

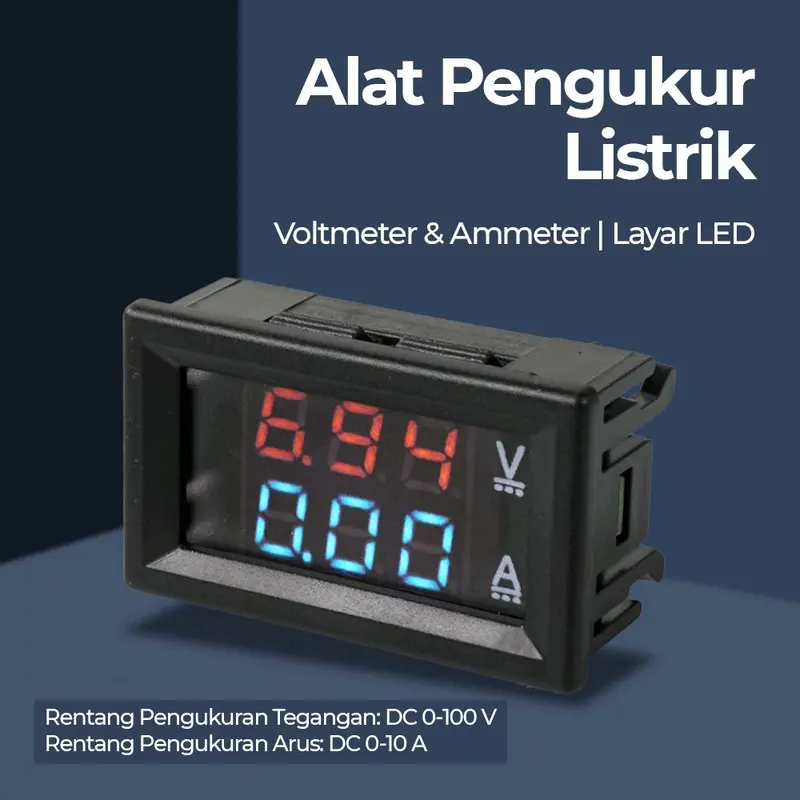

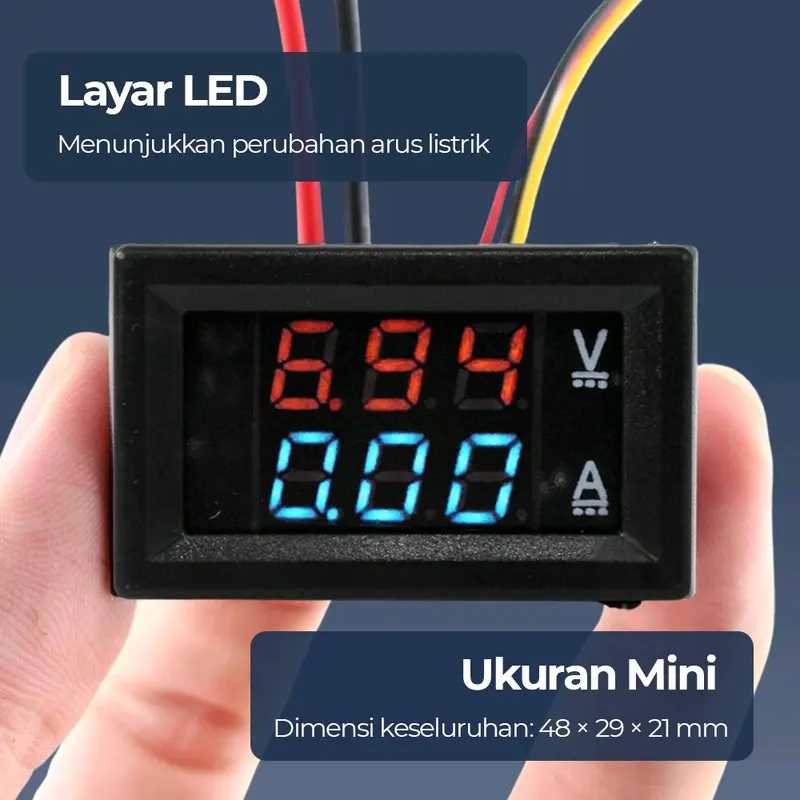

Deskripsi DC 100V 10A Dual Voltmeter Ammeter Digital DC 100V 10A Dual Volt Amp Meter Digital Ampere Meter Voltmeter 10A 0-100V Ammeter Dilengkapi dengan pengukuran Voltmeter dan Amperemeter dalam 1 display sehingga mudah dalam pembacaan tegangan warna merah dan arus warna biru. Display sudah dilengkapi dengan frame / rumah dan aman untuk di pasang di berbagai tempat. Spesifikasi: Display : 0.28" LED Digital Display Volt : Merah Display Current : Biru Tegangan operasi : DC 4.5-30V Pengukuran Tegangan : DC 0-100V Minimum Resolusi : 0.1V Refress Rate : sekitar 500ms Akurasi : 1% Operating Current : >20mA Pengukuran Arus : DC 0-10A (direct measurement, built-in shunt) Suhu Kerja : -10 to 65c Mounting cutout : 45.5mm x 26.5mm. Cara Pemasangan, Opsi 1: soket 1 kabel kecil: - Merah: Positif (+) Power Suplly 4.5-30V - Hitam: Negatif (-) Power Suplly 4.5-30V Soket 2 kabel besar: - Merah: Positif (+) Power Supply Beban -> untuk mengukur tegangan - Hitam: Negatif (-) Power Supply Beban -> untuk mengukur arus - Biru: Negatif (-) Beban -> untuk mengukur arus Cara Pemasangan, Opsi 2: Soket 1 kabel kecil: - Merah: Positif (+) Power Suplly 4.5-30V - Hitam: Negatif (-) Power Suplly 4.5-30V - Kuning: Positif (+) Power Supply Beban -> untuk mengukur tegangan Soket 2 kabel besar: - Merah: Negatif Beban - Hitam: Negatif Power Supply. Catatan: - Untuk tegangan positif beban langsung terhubung ke sumber tegangan power supply. - Cek type kabel pada soketnya untuk menentukan pemasangan Opsi 1 atau Opsi 2 - Untuk memastikan cek kabel merah dan hitam jika short itu adalah arus negatif input dan output guna mengukur amperenya
