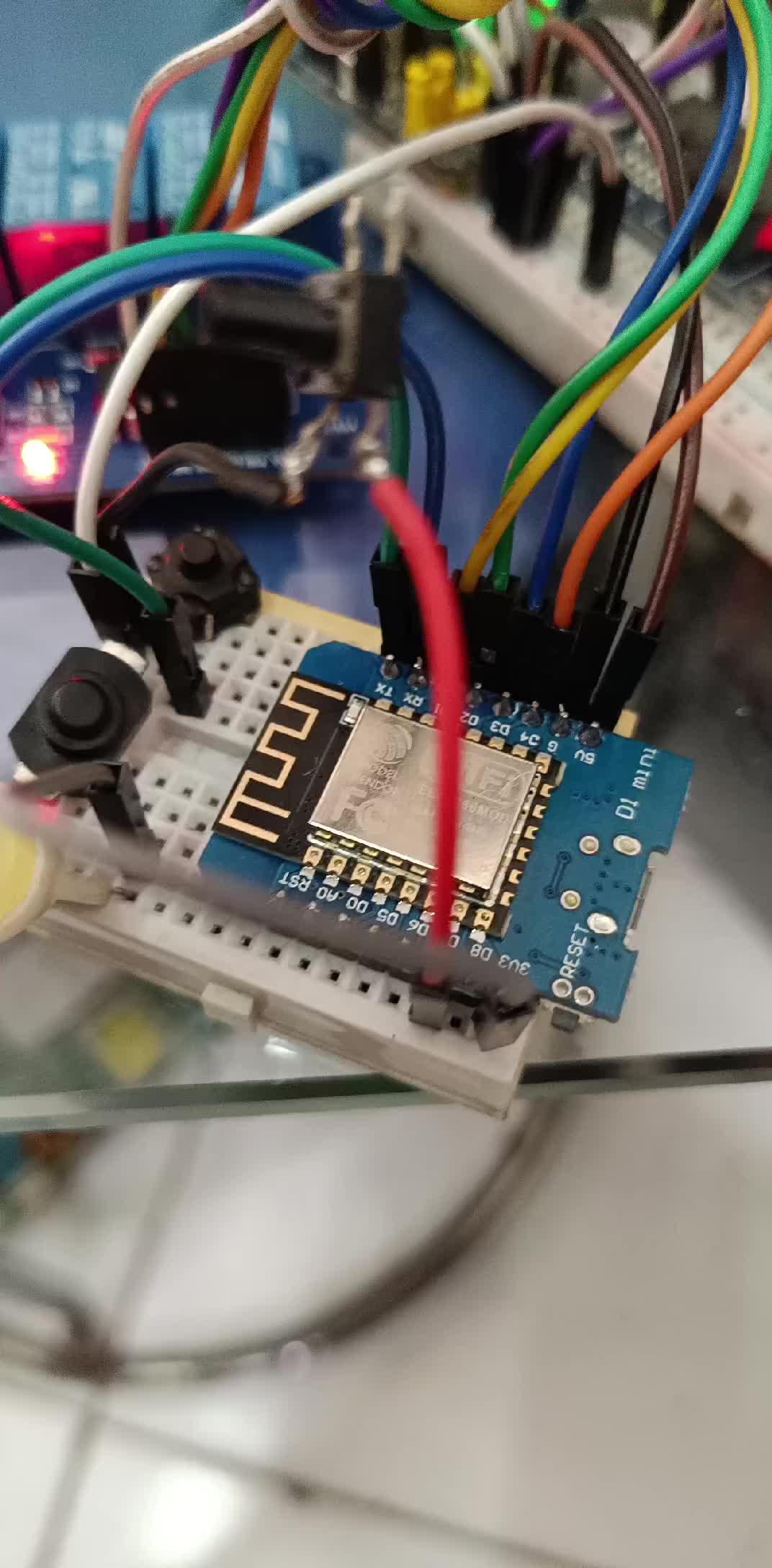

ESP-0006 ======== Deskripsi: Ini salah satu modul IoT paling populer saat ini gan. Ukurannya yang mini udah bisa menyajikan fungsi ESP8266 secara maksimal. Buat yang demen IoT, modul ini sangat bisa jadi pilihan agan. Berikut fitur dan spesifikasinya : Fitur : - 11 digital input/output pins, all pins have interrupt/pwm/I2C/one-wire supported(except D0) - 1 analog input(3.2V max input) - a Micro USB connection - Compatible with Arduino - Compatible with nodemcu - lots of shields Spesifikasi : - Microcontroller : ESP-8266 ESP-12F -Operating Voltage : 3.3V - Digital I/O Pins : 11 - Analog Input Pins : 1(Max input: 3.2V) - Clock Speed : 80MHz/160MHz - Flash : 4M bytes - Length : 34.2mm - Width : 25.6mm - Weight : 10g - Driver : FT232RL Pinout : PIN__________FUNCTION__________ESP-8266 PIN ======================================= TX____________TXD________________TXD RX____________RXD________________RXD A0___Analog input, max 3.3V input_____ A0 D0_____________IO________________GPIO16 D1____________IO, SCL ____________GPIO5D2____________IO, SDA____________GPIO4 D3____________IO, 10k Pull-up_______GPIO0 D4___O, 10k Pull-up, BUILTIN_LED____GPIO2 D5____________IO, SCK____________GPIO14 D6____________IO, MISO ___________GPIO12 D7____________IO, MOSI___________GPIO13D8________IO, 10k Pull-down, SS_____GPIO15 G_____________Ground______________GND 5V______________5V__________________- 3V3____________3.3V________________3.3V RST____________Reset_______________RST
