Soket MC4 spull aerox Tembaga

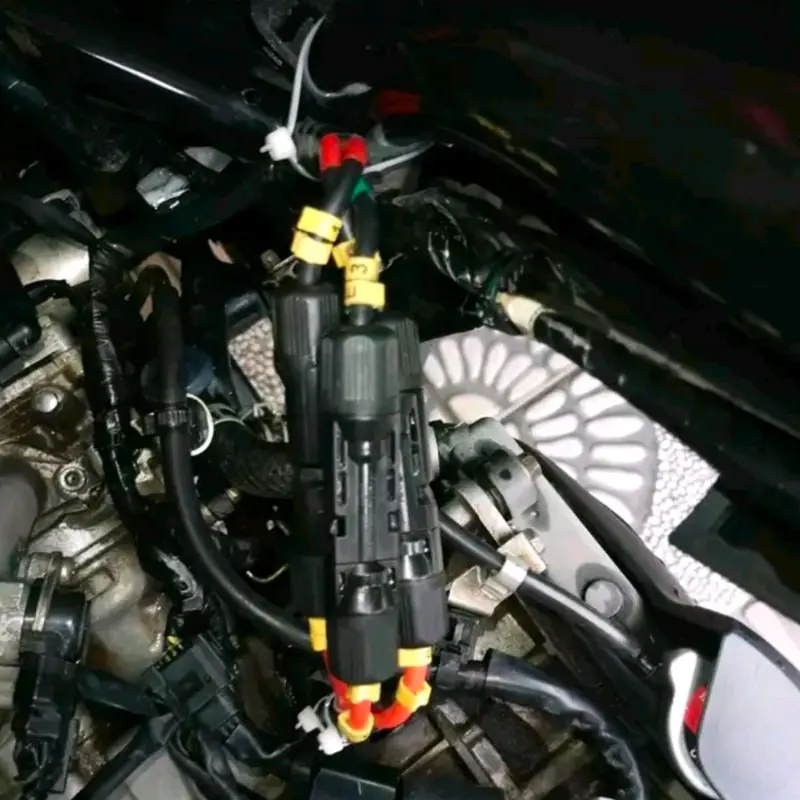

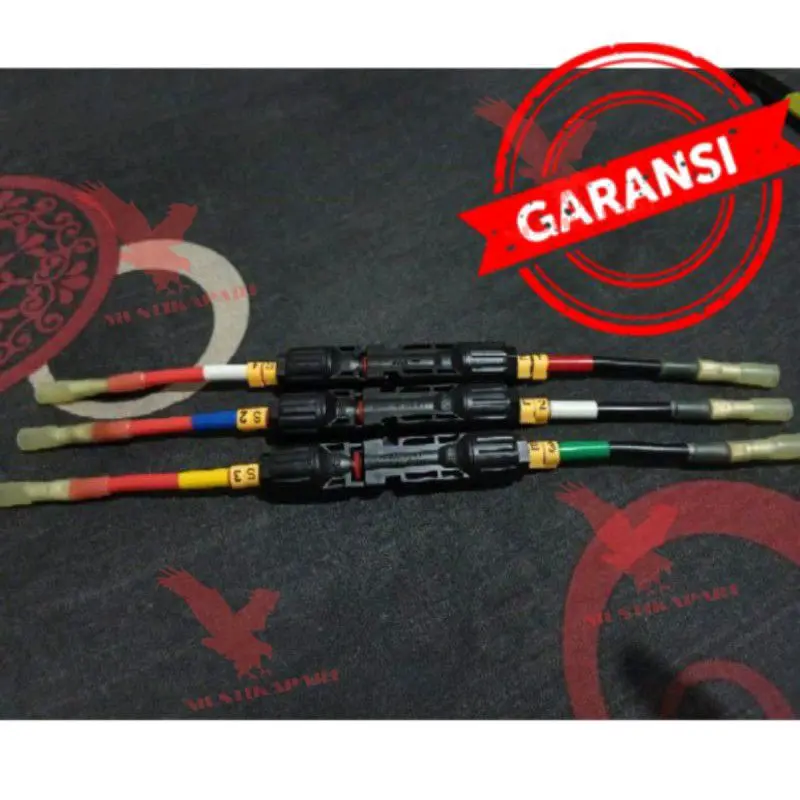

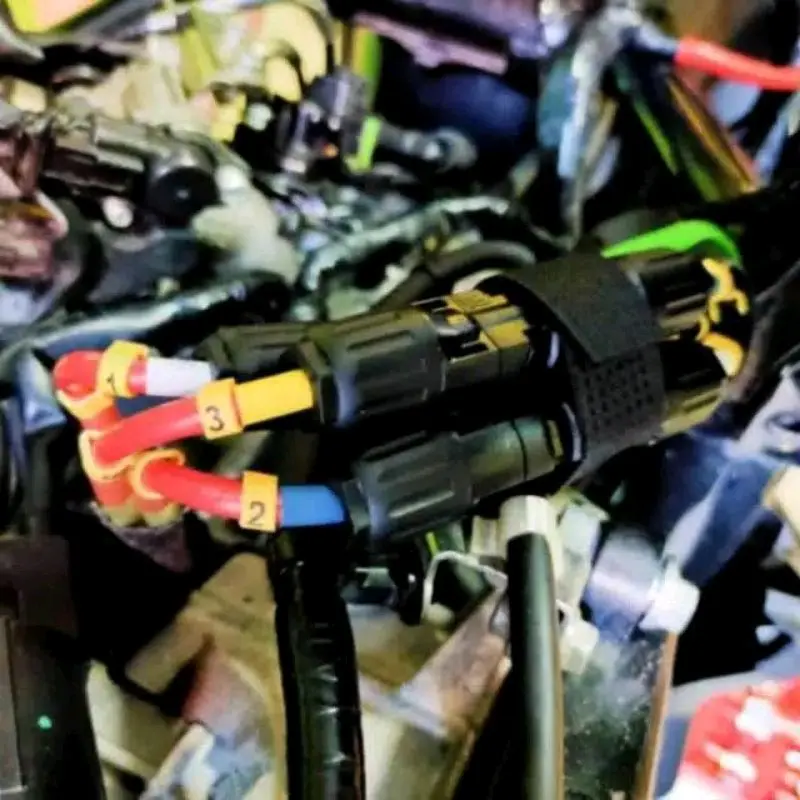

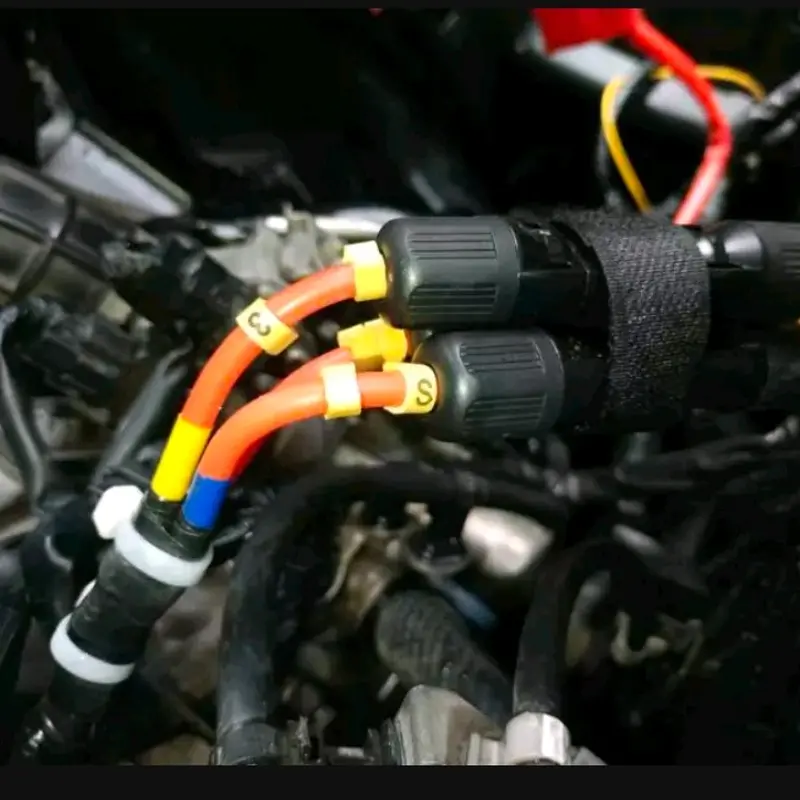

M002 upd-100-3 Fungsi product: Konektor pengganti soket spul standar Yamaha Aerox 155 / Lexi 125 untuk mencegah atau menangani error 12 (biasanya akibat over-current, air, debu atau getaran) Diameter kabel 6mm diameter tembaga 4,5mm Kelebihan: - Menggunakan connector tahan panas, anti air dan tahan getaran. - Kabel AWG silicon kualitas terbaik, tahan bakar dan fleksibel. - Bahan connector dan kabel serat tembaga yang sangat baik menghantar listrik 3 fase tegangan tinggi dan Ampere besar untuk pengisian accu dan starting SMG. - Connector mengikat kuat namun dapat dilepas-pasang (knock down) bila sewaktu-waktu diperlukan pelepasan kabel spul. - Pemasangan pnp sudah dilengkapi heatshrink, juga penanda warna dan titik putih untuk menghindari kesalahan mengkoneksikan ke spul dan ECU. Cara pasang: 1. Kupas ujung kabel dari Spul lebih kurang 5mm. 2. Sambungkan pada plat heatshrink kuning transparan. pastikan bagian tembaga kabel masuk dalam plat tembaga heatshrink. 3. Crimping / press bagian plat heatshrink agar mengikat bagian tembaga kabel dengan kuat. 4. Panaskan heatshrink kuning transparan dengan pemanas (hairdryer, gas torch atau korek gas) agar lebih mencengkeram insulator kabel spul. 5. lakukan hal yang sama untuk sisi kabel yang menuju SGCU. Keterangan warna dan penanda titik: 1. Sisi Female MC4, ber-tanda S dihubungkan ke kabel dari Spul: * Kabel merah strip putih ke MC4 Female putih ** Kabel merah strip biru ke MC4 Female biru *** Kabel merah strip kuning ke MC4 Female kuning 2. Sisi Male MC4, ber-tanda E dihubungkan ke kabel menuju SGCU: * Kabel merah ke MC4 merah ** Kabel putih ke MC4 putih *** Kabel hijau ke MC4 hijau Hati-hati saat pemasangan, jangan sampai terbalik karena dapat menyebabkan short. Sisi Male/Female sudah ditandai titik putih 1, 2 dan 3 untuk menghindari kesalahan dalam menghubungkan connector. Kabel dan connector sudah diuji sebelum dikirim, resiko akibat kesalahan pemasangan diluar tanggung jawab pelapak. #socket #aerox #lexi #error12 #kode12 #e12 #mc4
