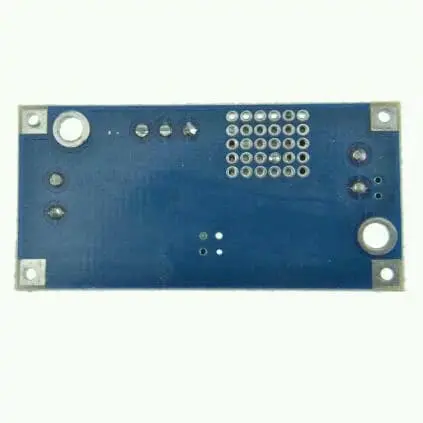

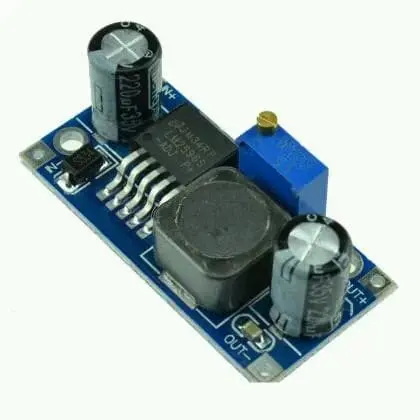

DC to DC Step Down module LM2596

Modul LM2596 dapat digunakan untuk menurunkan tegangan DC maksimal hingga 3A dengan range 3-40V DC dan selisih minimum input - output 1.5V DC. Keunggulan modul step down LM2596 dibandingkan dengan step down tahanan resistor / potensiometer adalah besar tegangan output tidak berubah (stabil) walaupun tegangan input naik turun. Contoh Aplikasi: > Kipas pendingin computer agar tidak terlalu berisik dapat diturunkan voltase sampai 9-10V DC dari sumber input 12V DC > Adaptor 12V DC dapat diturunkan menjadi 9V. Misalnya dimanfaatkan untuk power modem yang membutuhkan power 9V DC sementara hanya tersedia adaptor 12V. > Adaptor 9V diturunkan ke 5V, misalnya untuk mengisi smartphone atau powerbank. > Menurunkan power 5V DC ke 3,7V DC seperti power baterai lihtium dan kebutuhan tegangan lampu LED. > mengantikan power baterai alat elektronik seperti mobil mobilan, alat cukur dan lainnya. Spesifikasi: > Tegangan input: 3-40V DC > Tegangan output: 1.25-35V DC > Selisih input output: Minimal 1.5V DC > Arus: Maksimal 3A (Rekomendasi 2.5A untuk pemakaian jangka panjang) > Efisiensi step down: 92% > Ukuran: 43 x 24 x 14mm Gunakan obeng min (-) memutar knop trimpot untuk mengubah besaran output DC. Putar berlawanan arah jarum jam untuk menurunkan tegangan. Kabel untuk input dan output bisa langsung disolder pada modul. Perhatikan supaya jangan terbalik dalam pemasangan kabel input + dan , hal tersebut dapat menyebabkan kerusakan pada IC LM2596.
