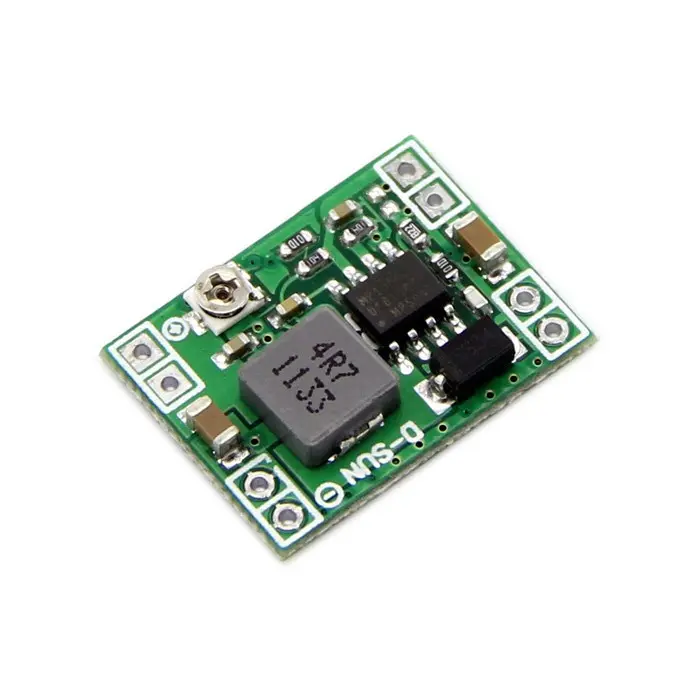

MP1584 Buck / Step Down 3A Adjustable Regulator Module (Mini LM 2596)

Versi mini dari penurun tegangan DC-DC ekonomis yang bisa distel tegangan output nya. Cocok untuk pemasangan peralatan komunikasi dan elektronik yang mini, ringan, tidak memakan tempat dan sangat portable. ================== Spesifikasi: Tegangan input: 4.5-28V Tegangan output: 0.8-20V (adjustable) Arus output: 3A (maximum) Efisiensi: 96% (maximum) Output ripple: 30mV Switching frequency: 1.5MHz (tertinggi), rata-rata 1MHz Suhu kerja: -45C sd +85C Ukuran: 22x17x4 mm Perhatian: - Tegangan input harus lebih besar dari tegangan output dengan selisih minimum 1.5V - Tegangan output bisa distel dgn memutar potensio kecil dgn obeng bunga (+). Gunakan multimeter pada bagian output untuk membaca tegangan output yang diinginkan - Untuk penggunaan jangka waktu lama disarankan untuk menggunakan arus kurang dari 2.5A atau menggunakan tambahan heatsink (diatas 10W) - Koneksi kabel langsung disolder pada bagian input dan output. CATATAN: Perhatikan tanda + dan -, jangan sampai terbalik. Jika terbalik akan merusak modul ================== Contoh pemakaian: * Sumber listrik pada peralatan komunikasi yg ringkas dan portable * Sebagai driver untuk segala macam variasi tegangan LED. Segala merek, bentuk, model & ukuran LED biasanya mempunyai voltase yang berbeda-beda, nah modul MP1584 ini bisa distel sesuai tegangan input LED yang diinginkan. Juga mampu menghantarkan arus max 3000mA (continuous 2000mA dengan heatsink) sehingga mampu menerangi LED yang berdaya watt besar sekalipun. * Untuk menghidupkan peralatan elektronik dengan beragam tegangan. Agan bisa stel output tegangannya sesuai spesifikasi peralatan elektronik yang dipakai. * Uji coba / praktikum. Agan bisa memakai modul ini untuk berbagai proyek praktikum elektronika dan mengukur variasi sistem tegangan. Sangat mudah dan nyaman.
